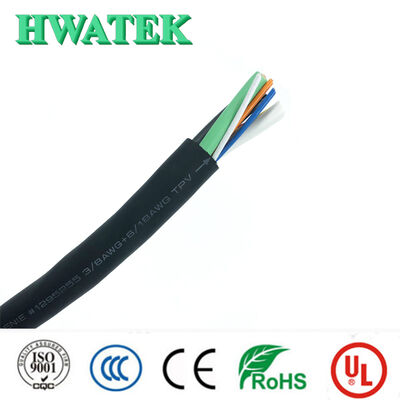

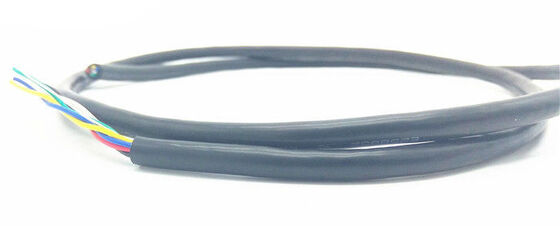

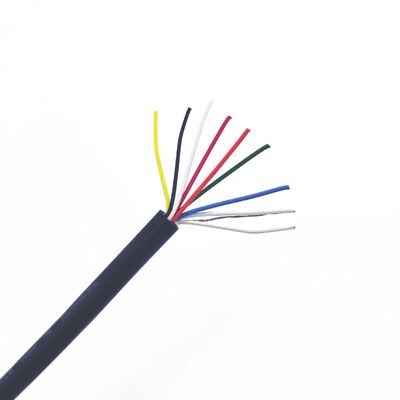

UL2517 300V তেল-প্রতিরোধী মাল্টিকোর ফ্লেক্সিবল কেবল
পণ্যের সংক্ষিপ্ত বিবরণ
এই 300V রেটযুক্ত লিফট কন্ট্রোল সিগন্যাল কেবলে কপার কন্ডাক্টর, ইনসুলেশন, ফিলিং, টেপ, ঐচ্ছিক শিল্ডিং এবং বাইরের আবরণ রয়েছে। লিফট শ্যাফ্ট ওয়্যারিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, এই কেবলটি উচ্চ নমনীয়তা, 105°C পর্যন্ত তাপমাত্রা প্রতিরোধ ক্ষমতা, তেল প্রতিরোধ ক্ষমতা এবং অগ্নি প্রতিরোধ ক্ষমতা প্রদান করে। সমস্ত উপকরণ RoHS এবং Reach পরিবেশগত মান মেনে চলে।
মূল বৈশিষ্ট্য
উচ্চ নমনীয়তা
লিফটের সীমিত স্থানে সহজে ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে
তাপমাত্রা প্রতিরোধ
-40°C থেকে 105°C অপারেটিং তাপমাত্রার জন্য রেট করা হয়েছে
তেল প্রতিরোধ
60°C বা 80°C তেল সংস্পর্শের জন্য উপযুক্ত
অগ্নি প্রতিরোধক
VW-1, FT1, FT2 অগ্নি পরীক্ষার মান পূরণ করে
প্রয়োগ ক্ষেত্র
প্রধানত লিফট শ্যাফ্টে সিগন্যাল ট্রান্সমিশন কেবলের স্থির ইনস্টলেশনের জন্য ব্যবহৃত হয়, যার মধ্যে রয়েছে:
- কন্ট্রোল ক্যাবিনেট থেকে হোইস্টওয়ে সুইচ ওয়্যারিং
- নিরাপত্তা সার্কিট সুইচ হোইস্টওয়ে কেবল
- উপরের/নীচের ফোর্সড সুইচ এবং লিমিট সুইচ
- দরজা লক ট্রাঙ্ক এবং শাখা কেবল
- ফ্লোর ডিসপ্লে প্রধান লাইন এবং শাখা কেবল
| প্রয়োগের পরিধি |
রেটেড ভোল্টেজ |
প্রস্তাবিত স্পেসিফিকেশন |
প্রস্তাবিত কোরের সংখ্যা |
কন্ট্রোল ক্যাবিনেট → হোইস্টওয়ে সুইচ ওয়্যারিং
নিরাপত্তা সার্কিট সুইচ হোইস্টওয়ে কেবল |
300V |
26AWG-14AWG |
7+1 |
| উপরের ফোর্সড সুইচ, নীচের ফোর্সড সুইচ, উপরের লিমিট সুইচ, নীচের লিমিট সুইচ, ল্যাডার লক সুইচ, ফায়ার রিটার্ন সুইচ |
300V |
26AWG-14AWG |
2+1 |
| হোইস্টওয়েতে দরজা লক ট্রাঙ্ক কেবল এবং দরজা লক শাখা কেবল |
300V |
26AWG-14AWG |
2+1 |
কন্ট্রোল ক্যাবিনেট → হোইস্টওয়ে ফ্লোর ডিসপ্লে ওয়্যারিং
ফ্লোর ডিসপ্লে প্রধান লাইন কেবল, ফ্লোর ডিসপ্লে শাখা কেবল |
300V |
26AWG-14AWG |
কোরের সংখ্যা +N+PE |
কেবলের কাঠামোর চিত্র

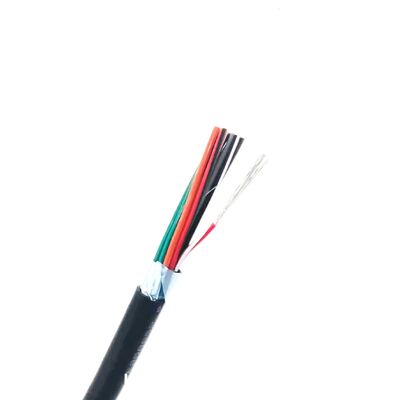

কেবলের গঠন:
1 - কন্ডাক্টর, 2 - ইনসুলেশন, 3 - ফিলিং, 4 - স্ট্র্যাপ, 5 - শিল্ড (ঐচ্ছিক), 6 - বাইরের আবরণ
প্রিন্টিং: E258652 AWM STYLE 2517 ***AWG 105°C 300V VW-1- c AWM I/II A/B 105°C 300V FT1 -LF- HWATEK
মৌলিক গঠন
- কন্ডাক্টর: সলিড বা স্ট্র্যান্ডেড কপার
- ইনসুলেশন: বিশেষ মিশ্র পিভিসি
- শিল্ড বা ব্রেড: ঐচ্ছিক
- জ্যাকেট: বিশেষ মিশ্র পিভিসি
মান সম্মতি
আন্তর্জাতিক মান: UL758, UL1581, UL2556
পরিবেশগত সম্মতি: RoHS, REACH Compliant
প্রযুক্তিগত স্পেসিফিকেশন
- রেটেড ভোল্টেজ: 300V
- তাপমাত্রা রেটিং: -40°C থেকে 105°C
- অগ্নি রেটিং: VW-1, FT1, FT2
- তেল প্রতিরোধ: 60°C বা 80°C তেল
- ভোল্টেজ সহ্য পরীক্ষা: AC 2.0kV/1min
বিস্তারিত স্পেসিফিকেশন
নিম্নলিখিত সারণীটি বিভিন্ন কেবল কনফিগারেশনের জন্য বিস্তারিত মাত্রিক এবং বৈদ্যুতিক স্পেসিফিকেশন সরবরাহ করে:
| কোরের সংখ্যা × স্পেসিফিকেশন |
কন্ডাক্টর গঠন |
কন্ডাক্টর বাইরের ব্যাস (মিমি) |
গড় ইনসুলেশন পুরুত্ব (মিমি) |
ইনসুলেশন বাইরের ব্যাস (মিমি) |
গড় আবরণের পুরুত্ব (মিমি) |
সমাপ্ত বাইরের ব্যাস (মিমি) |
কেবলের নেট ওজন (কেজি/কিমি) |
সর্বোচ্চ কন্ডাক্টর ডিসি প্রতিরোধ (20°C) Ω/কিমি |
| 2C×26AWG |
7/0.16 |
0.48 |
0.30 |
1.2±0.05 |
0.76 |
4.3±0.20 |
19.2 |
150 |
| 2C×24AWG |
7/0.20 |
0.60 |
0.30 |
1.3±0.05 |
0.76 |
4.5±0.20 |
21.9 |
94.2 |
| 2C×22AWG |
7/0.254 |
0.76 |
0.30 |
1.5±0.05 |
0.76 |
4.9±0.20 |
27.0 |
59.4 |
| 2C×20AWG |
7/0.32 |
0.96 |
0.30 |
1.7±0.10 |
0.76 |
5.3±0.20 |
33.7 |
36.7 |
| 2C×18AWG |
16/0.254 |
1.15 |
0.30 |
1.9±0.10 |
0.76 |
5.7±0.20 |
41.2 |
23.0 |
| 2C×16AWG |
26/0.254 |
1.49 |
0.30 |
2.2±0.10 |
0.76 |
6.4±0.30 |
55.2 |
14.6 |
| 2C×14AWG |
41/0.254 |
1.87 |
0.30 |
2.6±0.10 |
0.76 |
7.2±0.30 |
75.7 |
8.96 |
দ্রষ্টব্য: বিস্তারিত মাত্রা এবং প্রযুক্তিগত পরামিতিগুলি আমাদের পণ্যের স্পেসিফিকেশনের সাপেক্ষে। উপরের পণ্যগুলি নন-শিল্ডেড স্ট্যান্ডার্ড মডেল, এবং গ্রাহকের প্রয়োজনীয়তা বা প্রকৃত ব্যবহার অনুযায়ী কাস্টমাইজ করা যেতে পারে।
