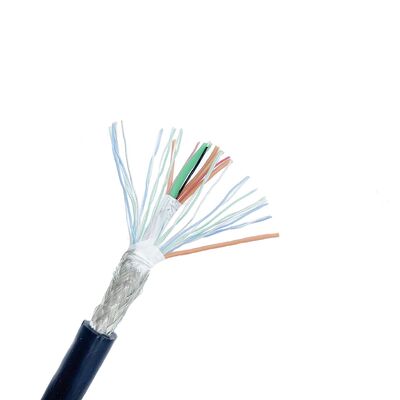

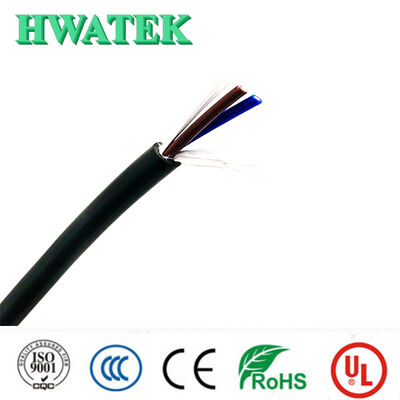

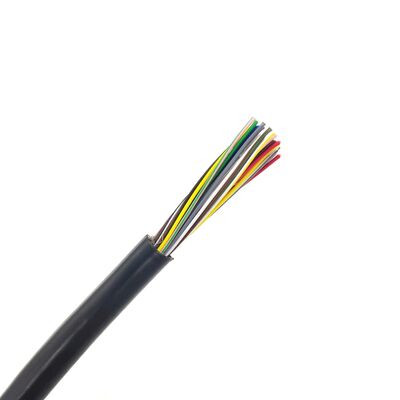

পিভিসি শীথ এফটি২ ফ্লেম ২৬এডব্লিউজি মাল্টিকোর ফ্লেক্সিবল কেবল
পণ্যের সংক্ষিপ্ত বিবরণ
লিফটের শ্যাফ্ট ওয়্যারিংয়ের জন্য এই ৩০০ভি রেটযুক্ত কন্ট্রোল সিগন্যাল কেবলে কপার কন্ডাক্টর, ইনসুলেশন, ফিলিং, টেপ, ঐচ্ছিক শিল্ডিং এবং বাইরের শীথ রয়েছে। উচ্চ নমনীয়তা, তাপমাত্রা প্রতিরোধ ক্ষমতা, তেল প্রতিরোধ ক্ষমতা এবং শিখা প্রতিরোধ ক্ষমতা সহ ডিজাইন করা হয়েছে। সমস্ত উপকরণ RoHS এবং Reach পরিবেশগত মান মেনে চলে।
মূল বৈশিষ্ট্য
সহজ ইনস্টলেশনের জন্য উচ্চ নমনীয়তা
তাপমাত্রা প্রতিরোধী: -৪০°C থেকে ১০৫°C
তেল প্রতিরোধী: ৬০°C বা ৮০°C
শিখা প্রতিরোধক: VW-1, FT1, FT2 রেটযুক্ত
RoHS এবং Reach অনুবর্তী
৩০০ভি রেটযুক্ত ভোল্টেজ
প্রয়োগ ক্ষেত্র
প্রধানত লিফটের শ্যাফ্টে সিগন্যাল ট্রান্সমিশন কেবলের স্থির ইনস্টলেশনের জন্য ব্যবহৃত হয়।
| প্রয়োগের পরিধি |
রেটযুক্ত ভোল্টেজ |
প্রস্তাবিত স্পেসিফিকেশন |
প্রস্তাবিত কোরের সংখ্যা |
কন্ট্রোল ক্যাবিনেট → হোয়েস্টওয়ে সুইচ ওয়্যারিং
নিরাপত্তা সার্কিট সুইচ হোয়েস্টওয়ে কেবল |
৩০০V |
২৬AWG-১৪AWG |
৭+১ |
| উপরের ফোর্সড সুইচ, নীচের ফোর্সড সুইচ, উপরের লিমিট সুইচ, নীচের লিমিট সুইচ, ল্যাডার লক সুইচ, ফায়ার রিটার্ন সুইচ |
৩০০V |
২৬AWG-১৪AWG |
২+১ |
| হোয়েস্টওয়েতে ডোর লক ট্রাঙ্ক কেবল এবং ডোর লক ব্রাঞ্চ কেবল |
৩০০V |
২৬AWG-১৪AWG |
২+১ |
কন্ট্রোল ক্যাবিনেট → হোয়েস্টওয়ে ফ্লোর ডিসপ্লে ওয়্যারিং
ফ্লোর ডিসপ্লে মেইন লাইন কেবল, ফ্লোর ডিসপ্লে ব্রাঞ্চ কেবল |
৩০০V |
২৬AWG-১৪AWG |
স্তর সংখ্যা +N+PE
দ্রষ্টব্য: স্তরের সংখ্যা ৭ বা তার বেশি |
কেবল কাঠামোর চিত্র
১ - কন্ডাক্টর
২ - ইনসুলেশন
৩ - ফিলিং
৪ - স্ট্র্যাপ
৫ - শিল্ড (ঐচ্ছিক)
৬ - বাইরের শীথ

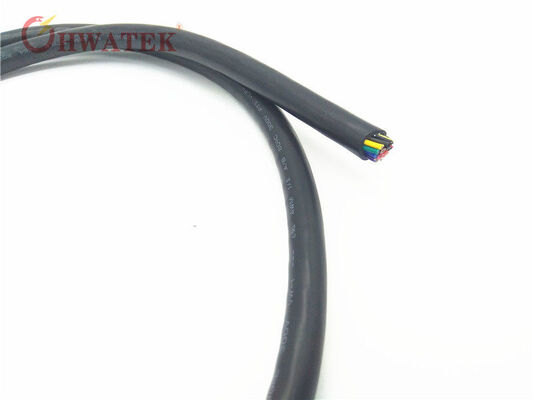

প্রিন্টিং: E258652 AWM STYLE 2517 ***AWG 105°C 300V VW-1- c AWM I/II A/B 105°C 300V FT1 -LF- HWATEK
মৌলিক নির্মাণ
- কন্ডাক্টর: সলিড বা স্ট্র্যান্ডেড
- ইনসুলেশন: বিশেষ মিশ্র পিভিসি
- শিল্ড বা ব্রেড: ঐচ্ছিক
- জ্যাকেট: বিশেষ মিশ্র পিভিসি
সম্মতি মান
UL758
UL1581
UL2556
RoHS
REACH
প্রযুক্তিগত স্পেসিফিকেশন
- রেটযুক্ত ভোল্টেজ: ৩০০V
- রেটযুক্ত তাপমাত্রা: -৪০°C থেকে ১০৫°C
- শিখা রেটিং: VW-1, FT1, FT2
- তেল প্রতিরোধ ক্ষমতা: ৬০°C বা ৮০°C তেল
- ভোল্টেজ সহ্য পরীক্ষা: AC ২.০kV/১মিনিট
বিস্তারিত স্পেসিফিকেশন
| কোরের সংখ্যা*স্পেসিফিকেশন |
কন্ডাক্টর গঠন |
কন্ডাক্টর বাইরের ব্যাস (মিমি) |
গড় ইনসুলেশন পুরুত্ব (মিমি) |
ইনসুলেশন বাইরের ব্যাস (মিমি) |
শীথের গড় পুরুত্ব (মিমি) |
সমাপ্ত বাইরের ব্যাস (মিমি) |
কেবলের নেট ওজন (কেজি/কিমি) |
সর্বোচ্চ কন্ডাক্টর ডিসি প্রতিরোধ (২০°C) Ω/কিমি |
| ২C*২৬AWG | ৭/০.১৬ | ০.৪৮ | ০.৩০ | ১.২±০.০৫ | ০.৭৬ | ৪.৩±০.২০ | ১৯.২ | ১৫০ |
| ২C*২৪AWG | ৭/০.২০ | ০.৬০ | ০.৩০ | ১.৩±০.০৫ | ০.৭৬ | ৪.৫±০.২০ | ২১.৯ | ৯৪.২ |
| ২C*২২AWG | ৭/০.২৫৪ | ০.৭৬ | ০.৩০ | ১.৫±০.০৫ | ০.৭৬ | ৪.৯±০.২০ | ২৭.০ | ৫৯.৪ |
| ২C*২০AWG | ৭/০.৩২ | ০.৯৬ | ০.৩০ | ১.৭±০.১০ | ০.৭৬ | ৫.৩±০.২০ | ৩৩.৭ | ৩৬.৭ |
| ২C*১৮AWG | ১৬/০.২৫৪ | ১.১৫ | ০.৩০ | ১.৯±০.১০ | ০.৭৬ | ৫.৭±০.২০ | ৪১.২ | ২৩.০ |
| ২C*১৬AWG | ২৬/০.২৫৪ | ১.৪৯ | ০.৩০ | ২.২±০.১০ | ০.৭৬ | ৬.৪±০.৩০ | ৫৫.২ | ১৪.৬ |
| ২C*১৪AWG | ৪১/০.২৫৪ | ১.৮৭ | ০.৩০ | ২.৬±০.১০ | ০.৭৬ | ৭.২±০.৩০ | ৭৫.৭ | ৮.৯৬ |
মন্তব্য ১: বিস্তারিত মাত্রা এবং প্রযুক্তিগত পরামিতি আমাদের পণ্যের স্পেসিফিকেশনের সাপেক্ষে। উপরের পণ্যগুলি আনশিল্ডেড স্ট্যান্ডার্ড মডেল, এবং গ্রাহকের প্রয়োজনীয়তা বা প্রকৃত ব্যবহার অনুযায়ী কাস্টমাইজ করা যেতে পারে।
